[용어정리] Setup time/ Hold time

"Setup Time"

상승(하강)에지 전, 입력으로 받아들이는데 필요한 최소시간

Switching이 일어나기 전까지 입력이 정확히 인식되는데 필요한 최소 유지 시간을 말합니다.
즉 Data의 파형이 High인지 Low인지를 판별하는데 필요한 최소시간을 의미합니다.





"Hold Time"

상승(하강)에지 후, 출력으로 유지하기위해 필요한 최소시간

Switching이 일어난 후 상태의 변화가 정확히 인식되도록 필요한 최소 시간을 말합니다.

즉 판별된 결과가 유지되어야 하는 최소시간을 의미합니다.

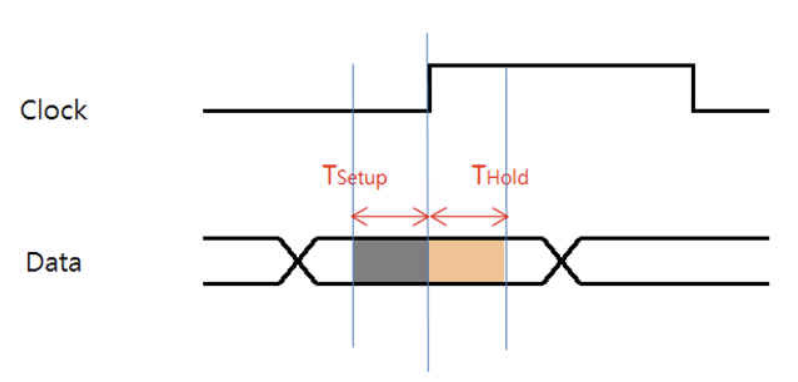

그림 1. Setup Time과 Hold Time을 만족시키는 그림





그림 2. Setup Time Violation에 대한 그림





그림 3. Hold Time Violation에 대한 그림





* Setup Time과 Hold Time을 만족시키지 않을 때 문제점

1. 그림 2를 보면 Clock이 "1"이 되었을 때, Setup Time까지 "1"을 유지하고 있어야 Data를 정확하게 인식.

  하지만 요구하는 Setup Time 이전에 Data가 Switching 되고 있어서 정확하기 인식하지 못해 오작동을 할 수 있음.



2. 그림 3을 보면 Clock이 "1"이 된 후, Hold Time을 유지하고 있어야 정확하게 Data 판별.

  하지만 그 전에 Data가 Switching되면 정확하게 인식하지 못함.



* Setup Time과 Hold Time Violation이 발생하지 않게 하기 위해서...!

-결국은 Clock의 Delay와 Data의 Delay를 고려해서 Setup Time과 Hold Time의 Margin안에 들어오게 설계

-Timing은 “길이”가 아닌 “Delay”를 맞춰야 함.









****이렇듯 복잡한 시스템에서는 여러개의 플립플롭, 조합논리회로들, clock들끼리도 신호차이가 발생하기 때문에

delay문제가 가장 큰 문제로 자리잡기 때문에 항상 유념해 두어야 한다.
